Viviendas Colectivas

Algunos ejemplos que nos sirven para desarrollar el proyecto del segundo cuatrimestre.

Edificio Hip Conde (Conde 932, Buenos Aires, Argentina)

Arquitectos: Corinne Mauas, Daniela Ziblat, Hauser Oficina de Arquitectura, Mara Steinberg

Año: 2014-2017

El proyecto cuenta con 15 unidades de diversas tipologías y está organizado en tres volúmenes escalonados que maximizan las vistas hacia el pulmón de manzana a través de jardines y terrazas verdes.

Vivienda colectiva de 12 viviendas en 11 de Septiembre 3666, Ciudad de Buenos Aires.

Arqs. Barbara Berson, del Puerto - Sardin

Área: 3500 m²

Año: 2022

Otros ejemplos:

Edificio Pi, en Rosario.

https://www.archdaily.cl/cl/1019559/edificio-pi-stgo

Edificio Los Castaños en Lima, Perú.

https://www.gonzalezmoix.com/los-castaos-apartments/

https://www.archdaily.pe/pe/02-369847/los-castanos-oscar-gonzalez-moix

Práctica Proyectual Integradora 2 en la ET 11.

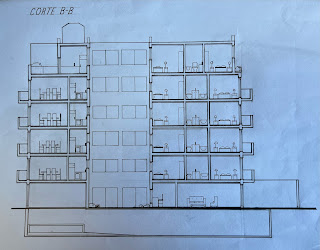

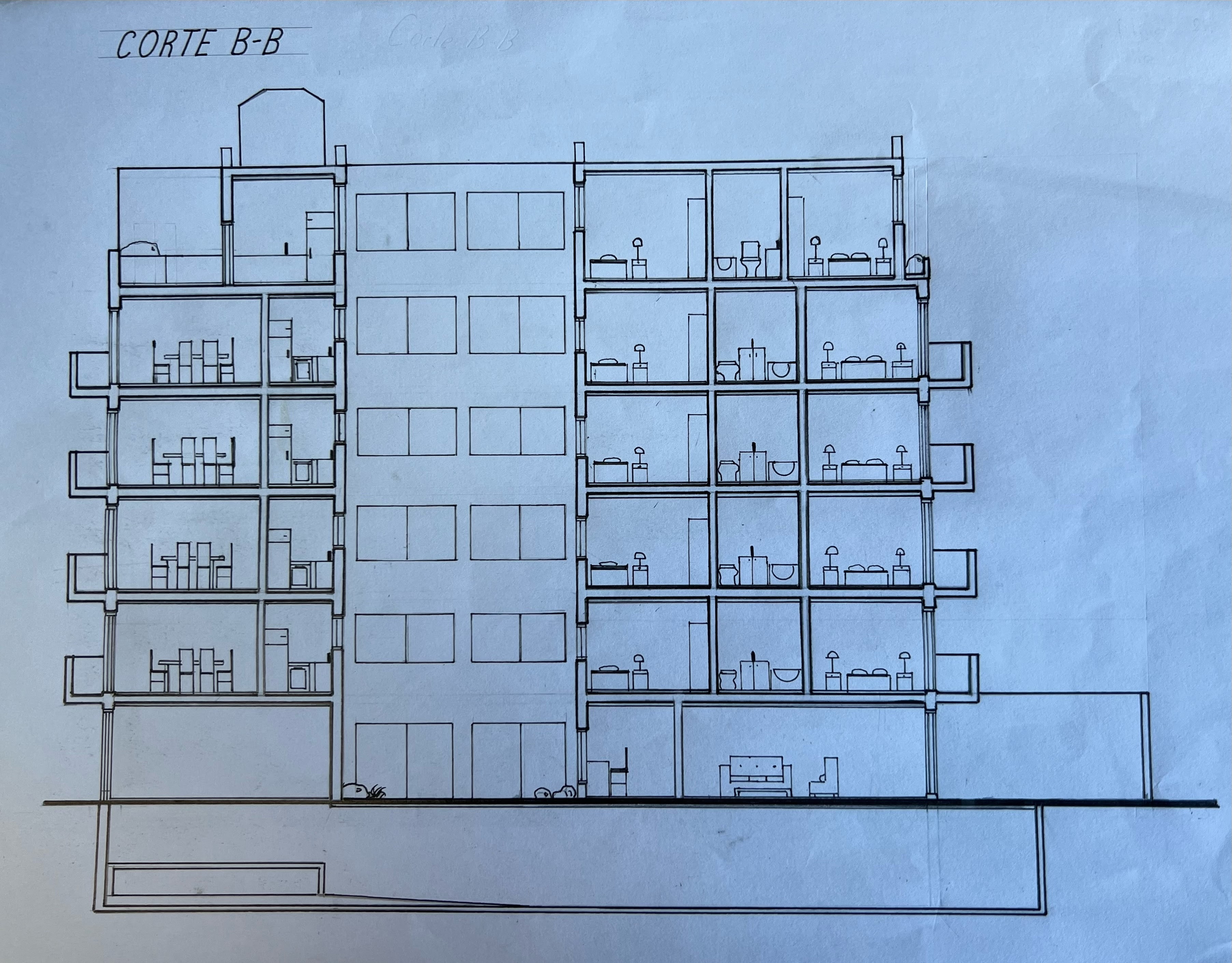

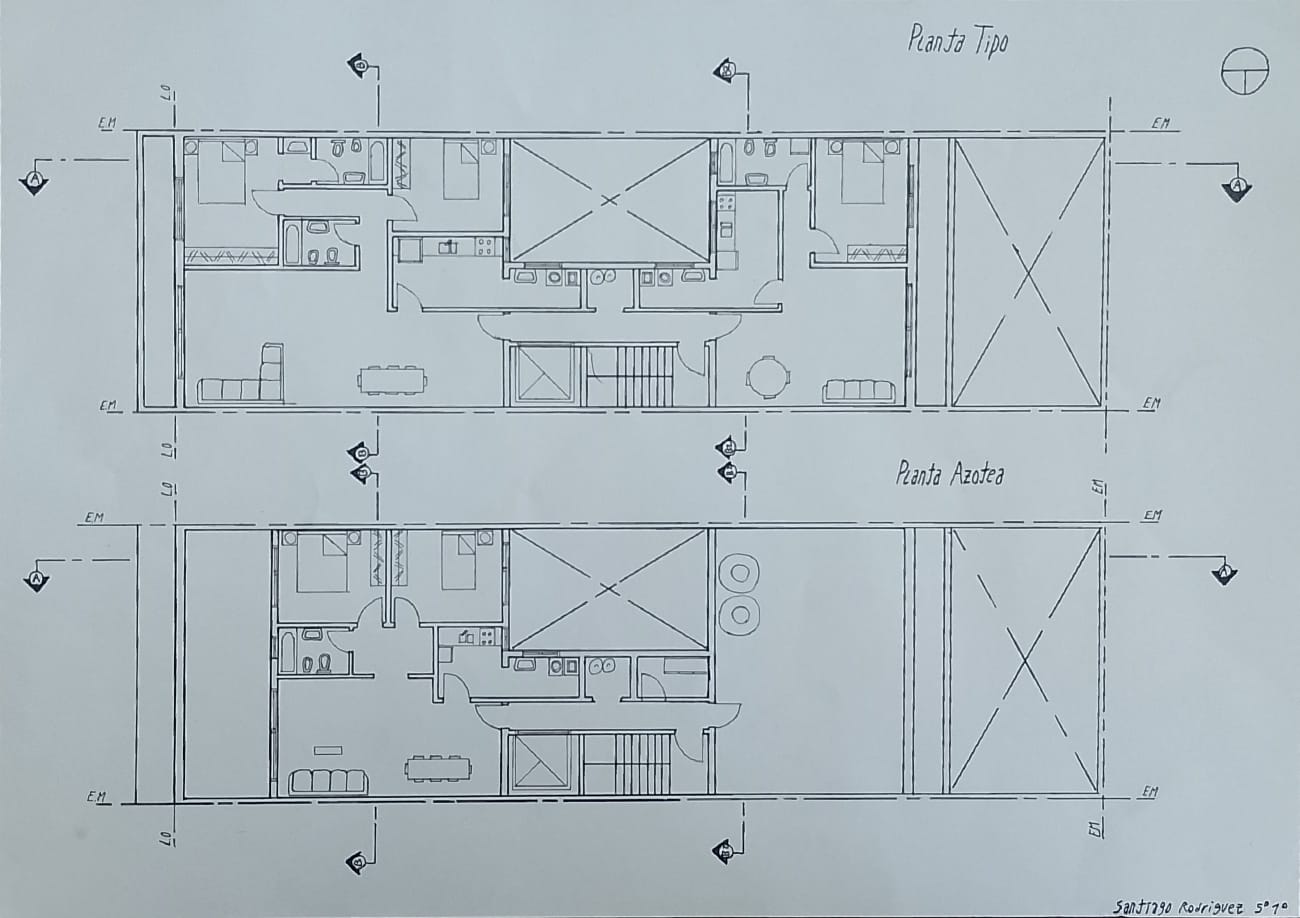

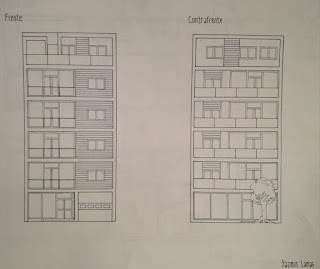

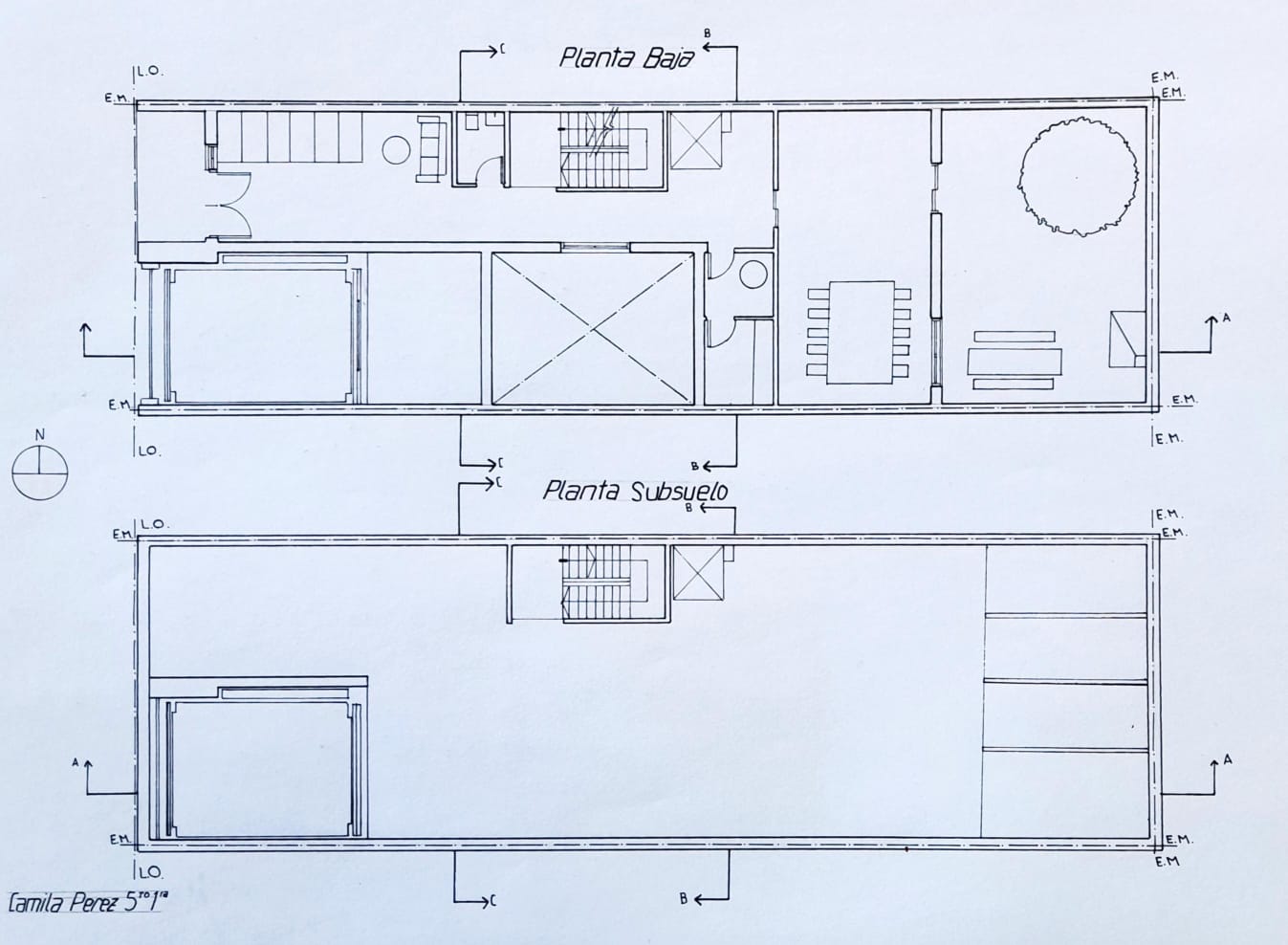

Algunas imágenes de los trabajos del primer cuatrimestre de Práctica Proyectual Integradora 2 en la Escuela Técnica N° 11 Manuel Belgrano.

Arquitectura: los estadios de la Copa América 2024

 Links y fotos para conocer los estadios de la Copa América 2024.

https://www.elgrafico.com.ar/articulo/1106/78262/al-detalle-todos-los-estadios-de-la-copa-america-2024

https://copaamerica.com/es/novedades/estadios-de-la-conmebol-copa-america-2024-allegiant-stadium

https://www.tvn-2.com/tvmax/copa-america-2024/estadios/copa-america-2024-conociendo-metlife-argentina-bolivia-uruguay_1_2138453.html

https://www.cronista.com/deportes/uno-por-uno-donde-estan-y-como-son-los-estadios-de-la-copa-america-2024/

https://www.youtube.com/watch?v=SqwSEmcTvR0

Arquitectura: estadios de la Eurocopa

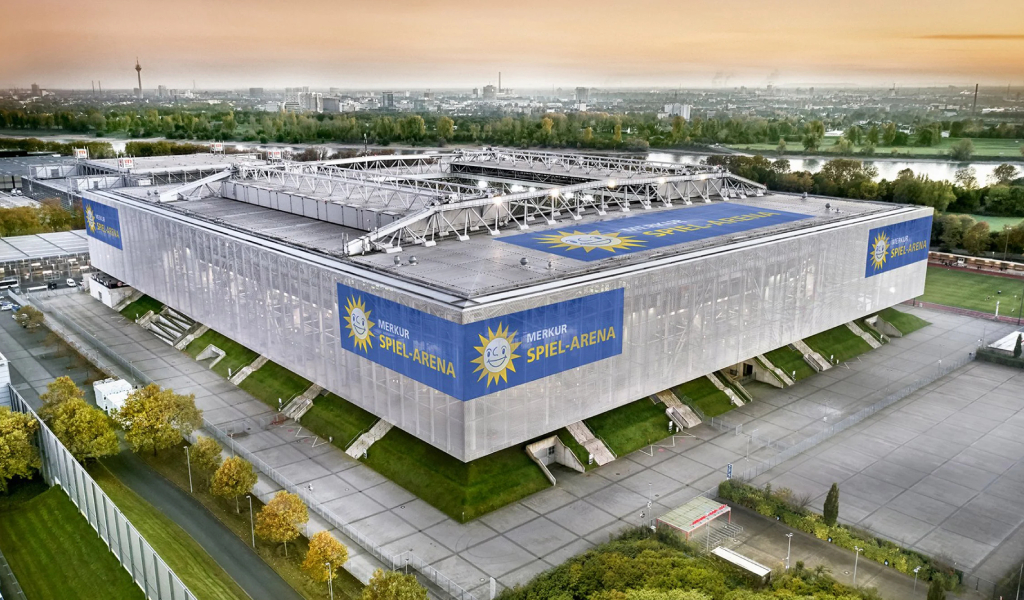

Como en Qatar 2022, van imágenes y links para ver los estadios de la Eurocopa 2024 en Alemania.

https://www.bundesliga.com/es/bundesliga/noticias/estadios-sedes-eurocopa-2024-alemania-berlin-munich-dortmund-12485

https://dossierdearquitectura.com/post/descubre-los-iconos-arquitectonicos-de-los-estadios-de-la-eurocopa-2024-en-alemania-666cbb702c883

https://www.france24.com/es/minuto-a-minuto/20240612-los-diez-estadios-de-la-eurocopa-de-alemania-2024

https://www.tudn.com/futbol/eurocopa-2024/estadios-sedes/estadios-eurocopa-2024-uno-a-uno-y-sus-caracteristicas

Práctica Proyectual Integradora 2 en la ET 11 Manuel Belgrano

 PROYECTO DE VIVIENDA COLECTIVA

Datos del terreno: Gral. Urquiza 1247/49

Dimensiones: frente de 9 metros de frente, por 30 metros de fondo.

Terreno frente a la Plaza Martín Fierro en el barrio de San Cristóbal.

Superficie: 270 m2

Se proyectan 8 viviendas de entre 2 y 3 ambientes, con cocheras en planta baja o subsuelo y espacios de uso común.

Se dejará libre como mínimo el 20% de la superficie (54 metros cuadrados) para diseñar allí el fondo/patio de uso común.

No habrá viviendas en la planta baja, pero sí una unidad de vivienda en la azotea, de alrededor de 50 metros cuadrados.

Práctica Proyectual Integradora 3 en la ET 30 Norberto Piñero

PROYECTO DE VIVIENDA COLECTIVA

En un terreno de 16 metros de ancho x 42 de largo se proyectarán 16 viviendas.

Habrá, como mínimo, 2 de 2 ambientes, 2 de 3 ambientes, 2 de 4 ambientes y 2 monoambientes. La cantidad de ambientes de las otras 8 unidades las resolverá el proyectista.

Se proyectarán la planta baja, en la que no habrá unidades de vivienda, los pisos 1° al 4° y la azotea.

Se dejarán 10 metros de fondo libre, en el que se proyectará un espacio de uso común para todos.

En esta primera etapa se trabajará con plantas, fachadas y cortes, todo en escala 1:100.

Entrega final de PPI 3 en la ET 30

Condiciones de entrega:

• Planta baja, pisos 1 a 4, azotea en escala 1:100.
• Frente y contrafrente en escala 1:100.
• 2 cortes, uno transversal y uno longitudinal en escala 1:100
• Perspectiva
• Detalles de escaleras, baño y cocina 1:20. Planta y corte.
• Planillas de locales, carpinterías, artefactos sanitarios
• Plano de replanteo 1:100

Se entrega en hoja blanca A3 blanca, a mano en tinta o en CAD pero siempre respetando el nivel de representación que debe tener un estudiante de 6to. año de la especialidad Construcciones.

Miércoles 29 o jueves 30 de noviembre.

Norma IRAM 4540. Perspectivas

Entrega final de PPI 2 en la ET 11

 Condiciones mínimas de entrega:

• Todas las plantas en escala 1:100
• Frente y contrafrente, en escala 1:100
• Tres cortes, en escala 1:100
• Una perpectiva a elección, en escala 1:100.

Se entrega en hoja blanca A3 blanca, a mano en tinta o en CAD pero siempre respetando el nivel de representación que debe tener un estudiante de 5to. año de la especialidad Construcciones.

Martes 21 de noviembre hasta las 11 horas.
